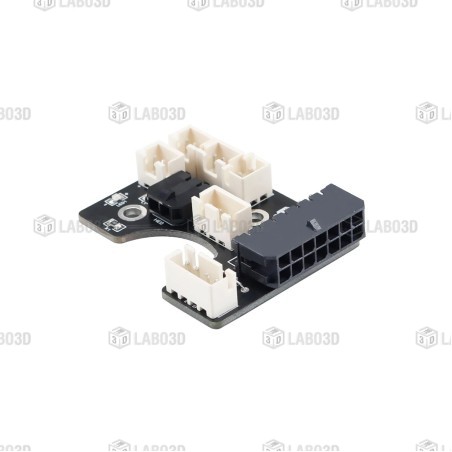

Voron Hartk v4.0 Tool-Head PCB for Voron Afterburner

Conà§u et mis en libre accès par Hartk, ce PCB V4.0 Voron Afterburner Toolhead est la dernière version disponible pour l'Afterburner et il rend le cà¢blage de la tête d'extrusion plus facile et plus accessible pour la maintenance.

Caractéristiques principales

• une diode BAT85 intégrée
• une LED rouge comme indicateur de fin de chauffe
• une thermistance de température de chambre générique 10K 3950K
• Il vous permettra d'économiser 2 fils allant de la tête de l'outil le long de la chaîne d'entraînement à  votre carte.

Nous envoyons nos articles dans des sacs antistatiques ESD.

Auteur et info : https://github.com/VoronDesign/Voron-Hardware/tree/master/Afterburner_Toolhead_PCB

Schéma de cà¢blage : https://github.com/VoronDesign/Voron-Hardware/tree/master/Afterburner_Toolhead_PCB/Images/Wiring

Pinout :

24V - HE0 +V

GND - PSU -V (PAS GND SECTEUR)

PROBE/ABL - Broche de signal de la sonde

HE0 - Chauffe-eau -V

CT - Broche de signal de la thermistance de la chambre (TH1)

PCF - Ventilateur de refroidissement de la pièce -V

HEF - Ventilateur de refroidissement du bloc chauffant -V

AGND - Thermistance du bloc chauffant -V

TH0 - Broche de signal de la thermistance du bloc chauffant (TH0)

XES - Broche de signal d'arrêt d'urgence X

S1A - Fil rouge pas à  pas

S2A - Fil pas à  pas vert

S1B - Fil pas à  pas bleu

S2B - Fil pas à  pas noir
